襄陽電纜橋架廠家電纜橋架支吊架承重計算

來源：www.busn460.com 發布時間：2020年10月17日

湖北電纜橋架廠家敏杰電器電纜橋架支吊架承重計算,

一、計算依據

T/CECS 31-2017鋼制電纜橋架工程技術規程
GB 50217-2018電力工程電纜設計標準
GB50010-2010《混凝土結構設計規范
電氣吊桿支架的選型及承重計算，湖北玻璃鋼電纜橋架和湖北槽式電纜橋架安裝快來敏杰電器吧

二、核算方法
1、橫檔的強度計算公式
σmax=3qSB(Ymax)/16Ix≤[σ]
B-橫擔長度；
S-相鄰橫檔之間距；
q-作用在梯架上的額定均布荷載；
Ix-橫檔截面對X軸的慣性矩；
Ymax-截面形心到最遠點的垂直距離。
2、立柱的強度計算公式
σmax=Pt/A≤[σ]
Pt-托臂傳給立柱的豎直力；
A-立柱截面積。
3、支架緊固件的受拉強度計算
1）、內膨脹螺栓
每個內膨脹螺栓所受的最大拉力Pmax等于絲桿所受的豎直力，應滿足：
Pmax≤允許抗拉靜荷載

三、實際案例
現800*200的橋架中有6根YJV22-1kV-4*185+1*95、7根YJV22-1kV-4*95+1*50、支架選用角鋼L50*5、吊架選用圓鋼φ12，按照上述進行橋架支吊架承重計算。
1、計算點參數

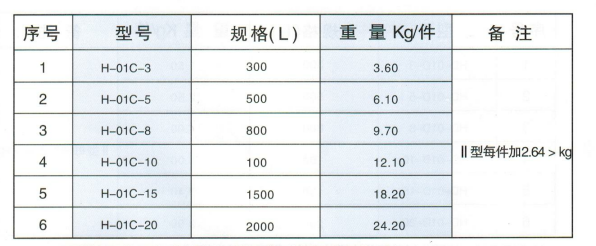

1）、型鋼材料參數
2）、計算點橋架、電纜
2、計算點均布荷載
3、強度計算（以2m為計算跨距S）
1）、選用L50*5作為橫擔
最大應力計算值：
σmax=3qSB(Ymax)/16Ix=3*1407.61*2*0.85*0.044*100/(16*11.21)=176.11N/mm2
橫擔的最大彎曲應力σmax=176.11N/mm2小于Q235鋼材的抗壓和抗彎強度設計值215N/mm2，安全裕度小。
2）、選用φ12全牙絲桿作為吊桿
傳給單個吊桿的豎直力：Pt=1407.61*2/2+3.77*0.85*0.98/2=1409.19N
最大應力計算值：
σmax=Pt/A=1409.19/113.1=12.46N/mm2
吊桿的最大彎曲應力σmax=12.46N/mm2小于Q235鋼材的抗拉強度設計值215N/mm2，滿足要求。
3）、配φ12全牙絲桿使用φ12*50的內膨脹螺栓
所受的最大拉力Pmax=1409.19N，小于螺栓允許抗拉靜荷載14680N，滿足要求。
4、加固方案
調整支吊架跨距S至1.5m。
強度計算（以1.5m為計算跨距S），選用L50*5作為橫擔。
最大應力計算值：
σmax=3qSB(Ymax)/16Ix=3*1407.61*1.5*0.85*0.044*100/(16*11.21)=132.08N/mm2
橫擔的最大彎曲應力σmax=132.08N/mm2小于Q235鋼材的抗壓和抗彎強度設計值215N/mm2，滿足要求。
